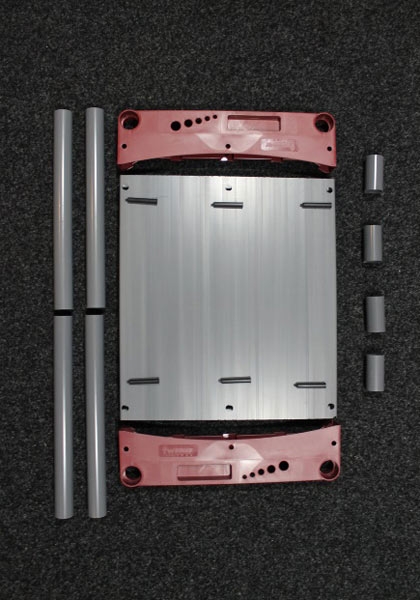

1. Szerelési alkatrészek
A képen a Jupiter polcrendszer összeállításához szükséges alkatrészek láthatóak. Ezek a következőek: műanyag, színes oldalrész, ebben az esetben piros (választható még zöld és szürke színben), műanyag munkalap – polc, rögzítőcsap és műanyag oszlopok, amik a a Jupiter polcrendszer lábaiként szolgálnak.

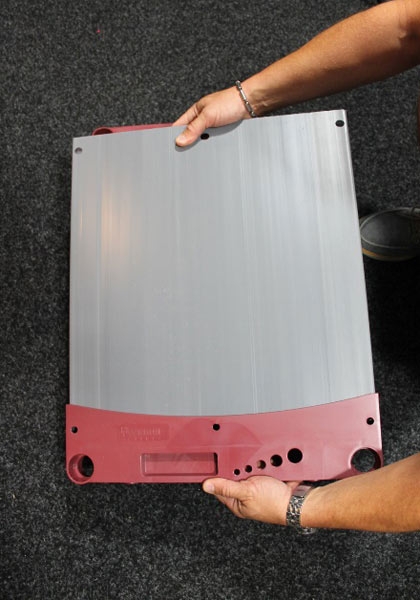

2. Az oldalsó tartólemez rátolása
A Jupiter műanyag polcrendszer összeszerelését az oldalrész polccal való rácsúsztatással kezdjük.

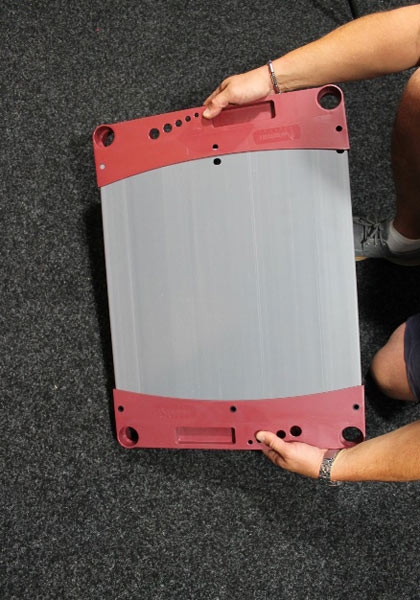

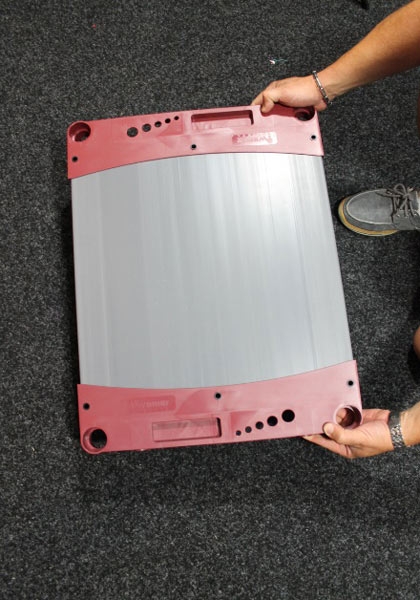

3. A másik oldalsó tartólemez
Ugyanez vonatkozik a másik oldalrészre – ütközésig rácsúsztatjuk.

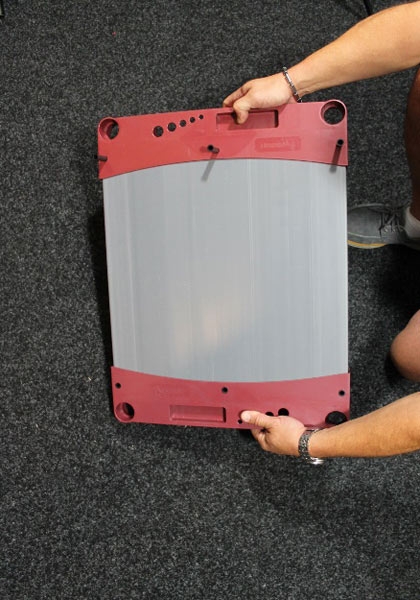

4. Az oldalsó tartólemez bebiztosítása
Ha mindkét oldalrész a helyén van, az előfúrt lyukaka az oldalrészen és a polcon fedik egymást. Ezek a lyukak a polcok és az oldalrészek rögzítésére szolgálnak. Tehát 6 db rögzító csapot veszünk elő és behelyezzük a lyukakba.
5. Összeszerelés
Ezzel elkészült a polcrendszer egyik polka. Ajánlom, hogy ilyen módon állítsa össze a többi polcokat is.

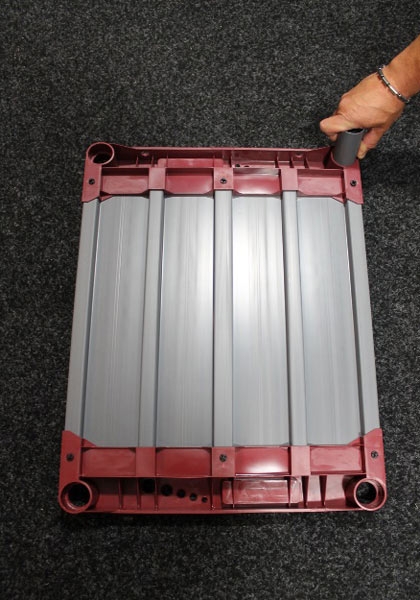

6. A tartólábak szerelése
Következő lépésben a polcot fejjel felfelé fordítjuk, és a sarkakon található lyukakba belenyomjuk vagy beleütjük gumikalapáccsal a polcrendszer lábait, amiket a 75 mm hosszú műanyag csövecskék, oszlopok alkotják. Különben ezek a rövid cső darabok... :)

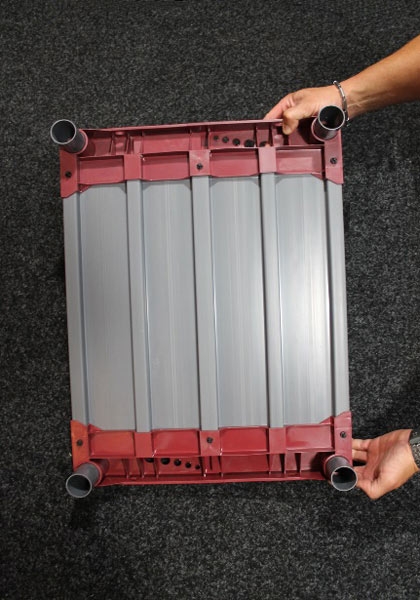

7. Az alaprész összeszerelése
A lábak a helyén vannak.

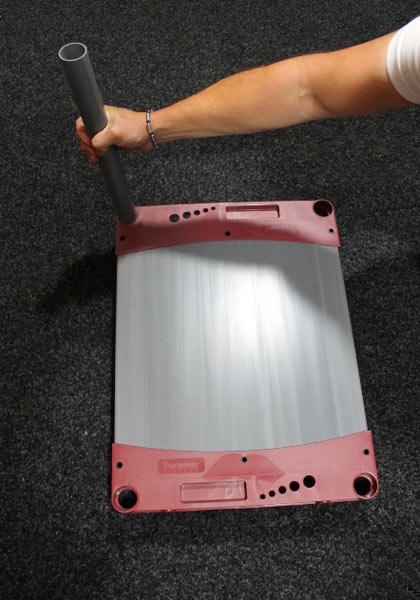

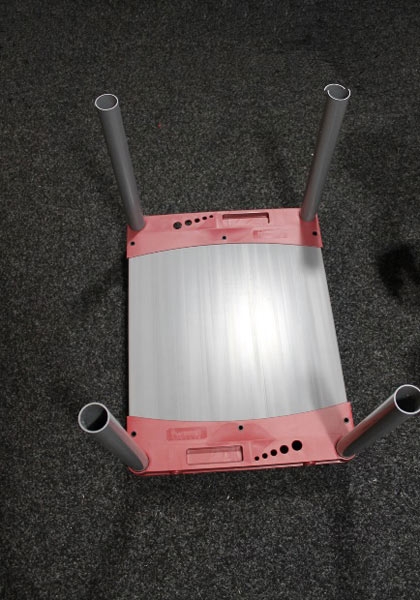

8. Tartólábak
Megfordítjuk a polcot a megfeleleő helyzetbe, és ugyanabba a lyukakba, csak a felső részéről, ütközésig 4 db hosszabb, 420 mm,csöveket helyezünk, amik a Jupiter polcrendszer oszlopait alkotják.
9. A következő polc alapja
Tökéletes :)

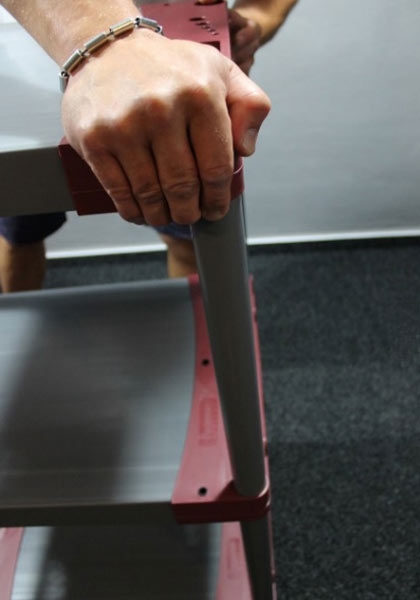

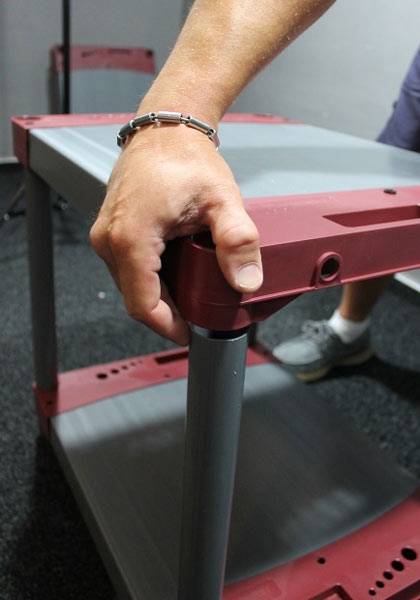

10. A következő polc összeszerelése
Az oszlopok a helyén vannak, így újabb előkészített polcot helyezünk az oszlopokra. Újra ütközésik benyomjük, beüssük.

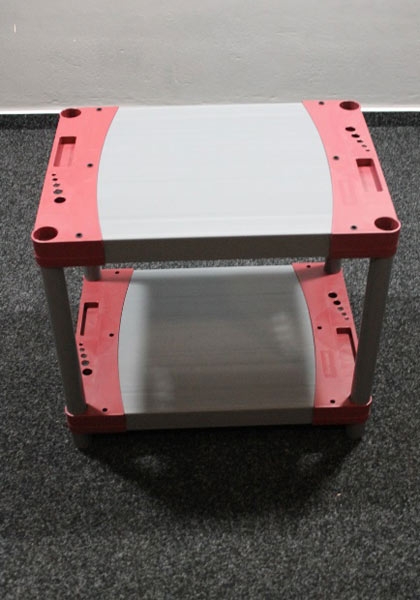

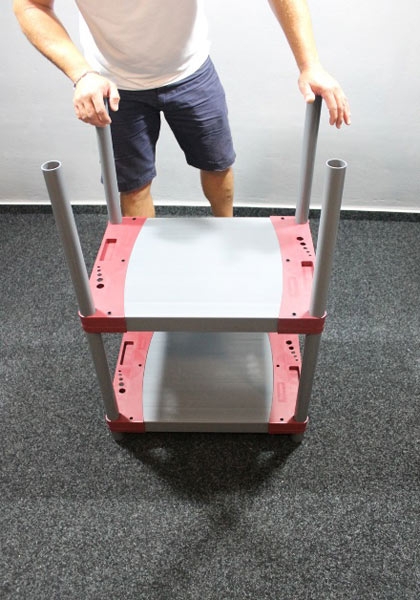

11. Két komplett polc
Már megmutatkozik a polcrendszer ugye?

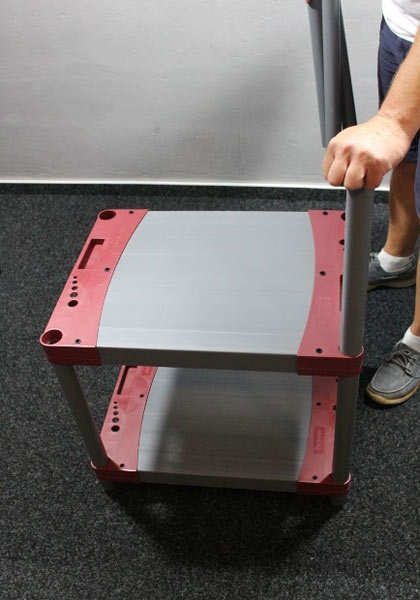

12. A harmadik polc előkészítése
Következő négy oszlop kerül behelyezésre...
13. A tartólábak előkészítve
Egy újabb polc összeszerelésénél vagyunk.

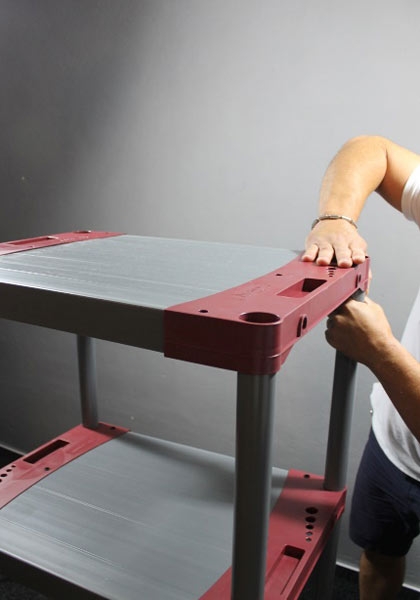

14. A harmadik polc
Gyorsan rárakni a polcot, összenyomni ütközésig.

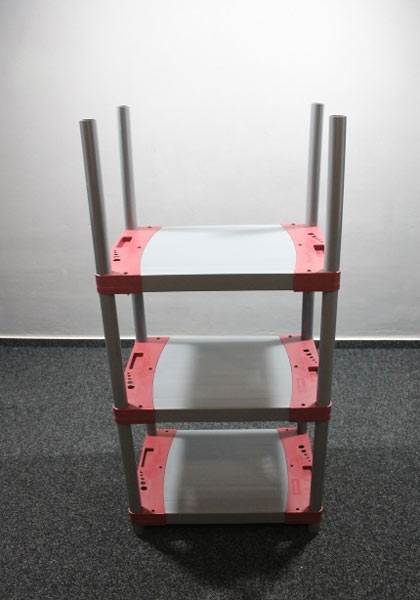

15. A negyedik polc tartólábai
Kicsit türelmetlen vagyok, hogy hogy is fog a polcrendszer kinézni, így már az oszlopok az oldalrészben el vannak készítve.
16. A negyedik polc
Az utolsó polc is már a helyén van.

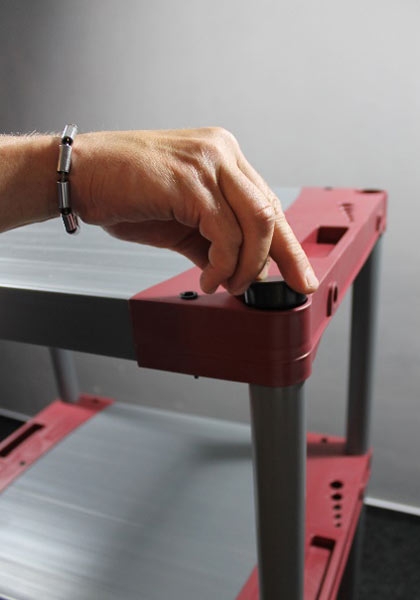

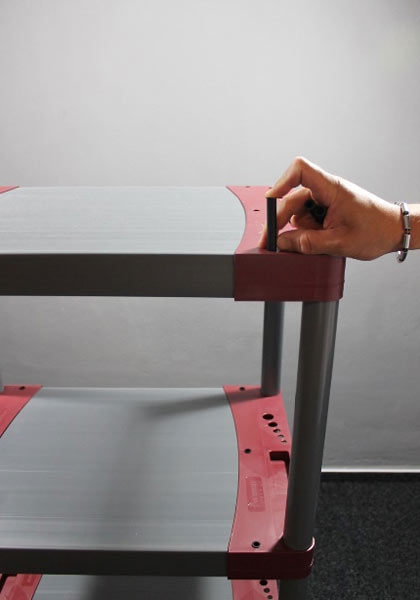

17. Az oldalsó tartólemez bebiztosításának részlete
Elfelejtettem a rögzítőcsapokat az utolsó polcnál, így gyorsan behelyezem.
18. A bedugaszolás szerelése
Hogy a polcrendszer befejezettnek látszódjon be kell helyezni a takaró darabokat a mélyedésekbe.

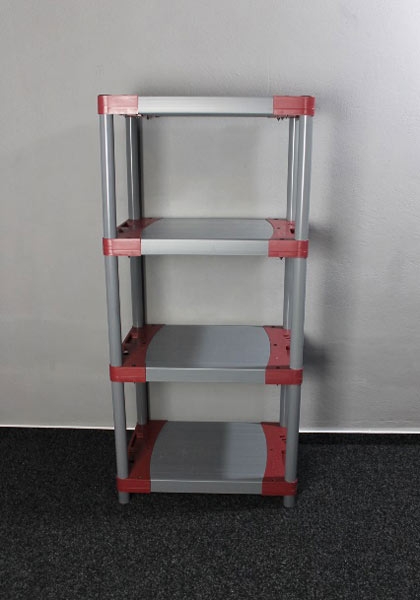

19. A kész állvány
Úgy gondolom, hogy jó munkát végeztünk, stabil, könnyű, de erős és univerzális a Jupiter műanyag polcrendszer.
